MTI-milliren403系列TCXO溫補晶振

發布時間：2024-02-15 11:41:49     瀏覽：2100

　　MTI-milliren403系列TCXO溫補晶振特征:

　　符合 RoHS 標準、真正弦波、削波正弦波或 HCMOS/TTL 兼容方波輸出

　　用于電氣頻率調節的電壓控制選項

　　ASIC電路、無微調、回流焊的高可靠性

　　低相位噪聲、免微調、回流焊

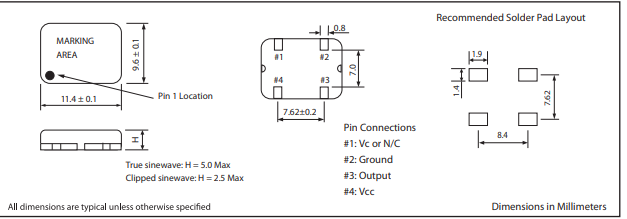

MTI-milliren403系列TCXO溫補晶振

規范
參數可用范圍
頻率范圍1.25 MHz 至 40 MHz


電源電壓 （Vcc）5 V ± 5%;3.3 V ±5%;
輸入電流最大 30 mA （HCMOS） ;最大 2.0 mA（正弦波）


頻率穩定性與溫度的關系±2.5 ppm（最大值）/-30°C 至 80°C
溫度范圍0°C至70°C;-40°C至85°C;0°C至50°C;-30°C至75°C


頻率與電壓最大 ±0.3 ppm / Vcc ± 5%
頻率與負載±0.3 ppm 最大值 / 10 kOhms/ 10 pF ± 10%
老化±25°C 時每年最大值為 1.0 ppm


相位噪聲-140 dBc/Hz （10 kHz）




電調諧

可控頻率選項電壓控制選項：最小 ±8 ppm
控制電壓 （Vc）Vcc = 5 V 時為 2.5±2.0 V;1.65±1.5 V（Vcc = 3.3 V）
Vc在Fnom時的可設定性，25°C2.5±0.5 V DC 用于 5.0V 部分;1.65±0.4 VDC 用于 3.3V 部分


正弦波輸出

輸出負載10 kOhms 或 10 pF ±10%
輸出波形正弦波
輸出電平最小 0.8 Vp-p


HCMOS/TTL輸出

輸出負載CMOS 15 pF
邏輯“1”/邏輯“0”電平最小 0.9Vcc / 最大 0.1 Vcc
上升/下降時間 （Tr/Tf）10 ns（最大值）
占空比非三態 60/40%

相關推薦：

220系列恒溫晶振OCXO

222系列恒溫晶振OCXO

225系列恒溫晶振OCXO

263系列恒溫晶振OCXO

260系列石英晶振OCXO

更多MTI-milliren品牌產品信息可咨詢立維創展。
