AirBorn SC系列電纜連接器

發布時間：2024-10-14 10:37:45     瀏覽：1528

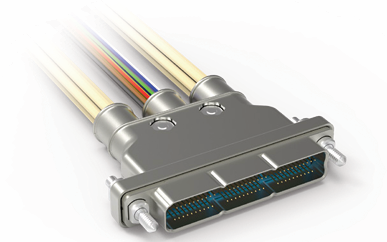

AirBorn SC系列電纜連接器

　　AirBorn SC 系列電纜連接器是一款高可靠性的多功能連接器，專為滿足高頻率信號傳輸和苛刻環境下的使用要求而設計。以下是該系列的主要特點和設計細節：

　　1. 主要特性

　　多功能性：SC 系列電纜支持雙絞電纜、離散線、和 SMPM RF 選項，適用于 11、31 或 51 路配置。

　　高性能傳輸：該系列電纜適用于高速信號傳輸，符合 MIL-DTL-83513 標準，確保其在惡劣環境下的耐用性和穩定性。

　　靈活的配置：支持多種插頭類型、護套材料和安裝方式，能夠根據具體的應用需求進行定制。

　　2. 結構設計

　　連接器類型：該系列連接器有針(Plug)和孔(Receptacle)配置，支持各種組合方式，確保廣泛的應用適應性。

　　堅固性與可靠性：信號連接采用單件式無接縫結構，抗震抗沖擊能力強，插入損耗低，接觸電阻小，保證長期可靠的電氣連接性能。

　　SMPM RF 接頭：SMPM RF 接頭設計用于高頻信號傳輸，支持直徑為 1.27mm 的同軸電纜，特別適用于高頻應用。

　　3. 尺寸和說明


　　4. 材料與表面處理

　　連接器模塊的材料：大部分模塊的材料為鋁合金，并且根據應用需求進行了不同的表面處理，例如陽極氧化處理、電鍍鎳處理等，以增加耐腐蝕性和耐用性。

　　硬件材料：用于安裝的螺釘和墊圈等部件材料包括不銹鋼和合金鋼，表面也經過電鍍處理，以滿足各種應用環境下的可靠性要求。

　　觸點鍍層：信號接觸端子通常采用金鍍層處理，以增強導電性能和抗氧化能力。

　　5. 應用領域

　　由于 SC 系列具備高密度、模塊化和高頻傳輸能力，特別適用于航空航天、軍事、通訊和工業自動化等需要高可靠性和高性能的應用環境。

6.訂購指南

AirBorn SC系列訂購指南

更多AirBorn 連接器相關型號及產品信息可咨詢立維創展。
