Norsat LNAKU00NP單波段Ku波段LNA

發布時間：2024-11-19 09:51:29     瀏覽：1621

　　Norsat的單頻段Ku波段低噪聲放大器是一款高性能的射頻放大器，專為衛星通信和其他需要高增益和低噪聲的射頻應用設計。它能夠在Ku波段范圍內工作，提供卓越的信號放大和噪聲抑制。

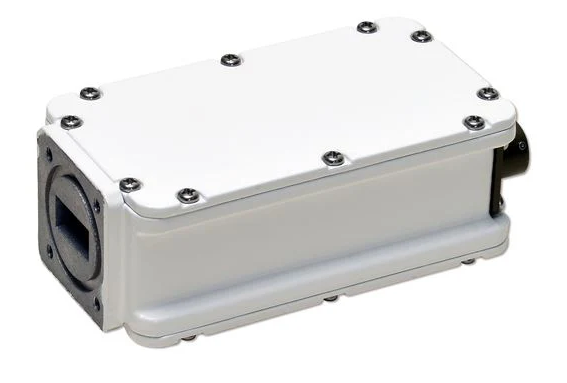

Norsat LNAKU00NP單波段Ku波段LNA

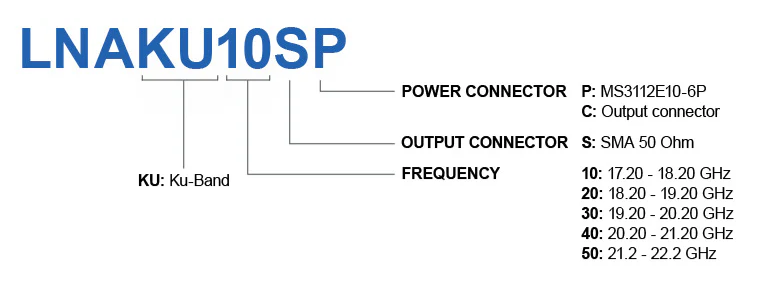

選型指南：

Norsat的單頻段Ku波段低噪聲放大器

相關型號：

　　LNAKU00NP　　LNAKU00SC 　　LNAKU00NC 　　LNAKU10NP 　　LNAKU20NP 　　LNAKU10SP 　　LNAKU10SC

　　LNAKU20NC 　  LNAKU20NP

　　關鍵特性

　　工作頻段：Ku波段，覆蓋10.70至12.75 GHz的輸入頻率范圍。

　　噪聲系數：低至0.8 dB，確保信號放大過程中引入的噪聲最小化。

　　射頻規格

　　轉換增益：最大60 dB，最小50 dB，典型值為55 dB。

　　增益平坦度：4 dB峰-峰值，確保在整個頻段內增益的一致性。

　　增益波動：在每個36MHz的頻段內，增益波動為1 dB峰-峰值。

　　輸入電壓駐波比(VSWR)：2.0:1，表明輸入匹配良好。

　　輸出1 dB壓縮點(P1dB)：+5 dBm，表示在輸出功率達到此值之前，放大器的增益開始下降1 dB。

　　輸出電壓駐波比(VSWR)：2.0:1，確保輸出匹配良好。

　　電氣規格

　　輸入功率：兼容MS3112E10-6P型號的輸入功率。

　　電源要求：+12至+24V直流電。

　　接口規格

　　輸入接口：采用WR 75波導法蘭，適用于標準波導系統。

　　環境規格

　　防護等級：IP 67，能夠防止塵埃進入并承受短暫的浸泡。

　　工作溫度范圍：-40至+60°C，適用于各種環境條件。

　　物理規格

　　產品尺寸：60.0 x 41.6 x 111.5mm，緊湊的設計便于集成。

　　產品重量：0.45公斤，輕便易于安裝。

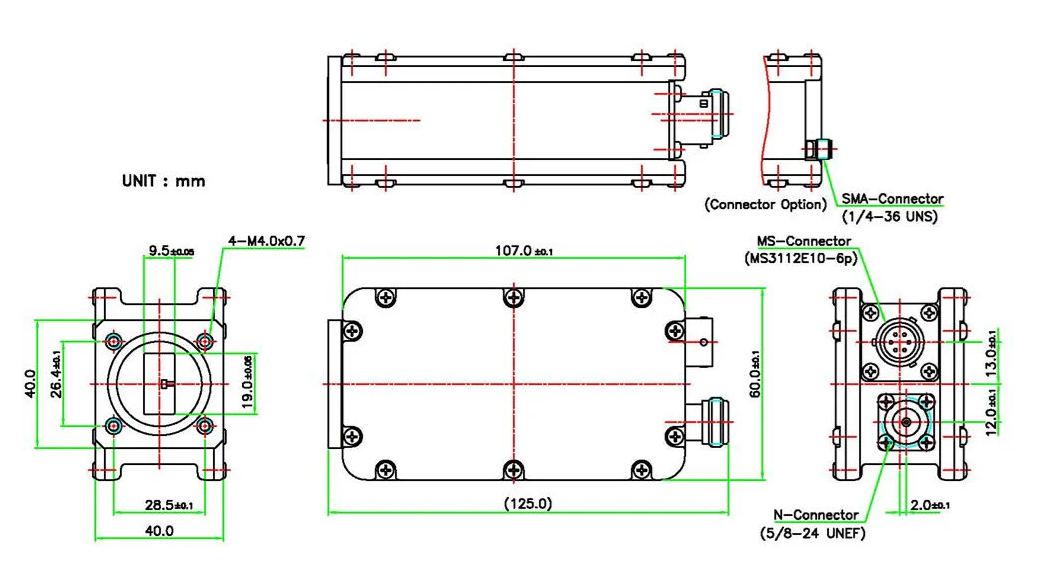

Norsat的單頻段Ku波段低噪聲放大器尺寸圖

　　這款低噪聲放大器是為需要在Ku波段內進行高效信號放大的應用而設計的，如衛星通信、廣播和遠程通信等。其低噪聲系數和高增益特性使其成為提高信號質量和系統性能的理想選擇。
