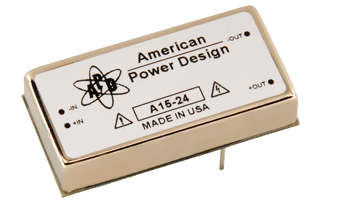

A15-24 15W高壓DC/DC轉換器American Power Design
發布時間:2025-04-17 09:24:03 瀏覽:1160
A15系列15W高壓直流/直流轉換器是由美國電源設計公司(American Power Design, Inc.)推出的一款高性能電源轉換產品,專為需要高電壓、高精度和高可靠性的應用而設計。采用六面金屬外殼設計,能夠提供高度穩定的隔離輸出。

型號參數:
| REPRESENTATIVE MODEL LISTING | |||||||
| OUTPUT SPECIFICATIONS | MODEL NUMBER/INPUT RANGE | ||||||
| VOLTAGE | CURRENT | 9-36VDC | 20-60VDC | 36-72VDC | |||
| Non-RoHs | RoHs | Non-RoHs | RoHs | Non-RoHs | RoHs | ||
| 24 Vdc | 625 mA | A15-24 | A15-24/Y | A15-24/B | A15-24/B/Y | A15-24/C | A15-24/C/Y |
| 48 Vdc | 312 mA | A15-48 | A15-48/Y | A15-48/B | A15-48/B/Y | A15-48/C | A15-48/C/Y |
| 100Vdc | 150 mA | A15-100 | A15-100/Y | A15-100/B | A15-100/B/Y | A15-100/C | A15-100/C/Y |
| 120 Vdc | 125 mA | A15-120 | A15-120/Y | A15-120/B | A15-120/B/Y | A15-120/C | A15-120/C/Y |
| 140 Vdc | 107 mA | A15-140 | A15-140/Y | A15-140/B | A15-140/B/Y | A15-140/C | A15-140/C/Y |
| 150 Vdc | 100 mA | A15-150 | A15-150/Y | A15-150/B | A15-150/B/Y | A15-150/C | A15-150/C/Y |
| 160 Vdc | 93.7 mA | A15-160 | A15-160/Y | A15-160/B | A15-160/B/Y | A15-160/C | A15-160/C/Y| |
| 180 Vdc | 83.3 mA | A15-180 | A15-180/Y | A15-180/B | A15-180/B/Y | A15-180/C | A15-180/C/Y| |
| 200 Vdc | 75 mA | A15-200 | A15-200/Y | A15-200/B | A15-200/B/Y | A15-200/C | A15-200/C/Y |
電氣規格:
輸入電壓范圍:9-36Vdc、20-60Vdc、36-72Vdc
輸出電壓范圍:24Vdc至200Vdc
輸出電流:根據輸出電壓不同,范圍從75mA到625mA
效率:典型值為87%
紋波:<0.4%峰-峰
溫度穩定性:±0.02%/°C
尺寸:1 x 2 x 0.41英寸(25.4 x 50.8 x 10.41毫米)
重量:1.2盎司
外殼材料:鎳鍍金屬外殼,帶非導電底板
深圳市立維創展科技有限公司優勢代理銷售American Power Design(APD)高壓DC/DC轉換器產品,歡迎咨詢了解。
