Norsat 9000XI5N 五波段 Ka 波段 Ext REF LNB

發布時間：2025-09-04 08:45:41     瀏覽：2519

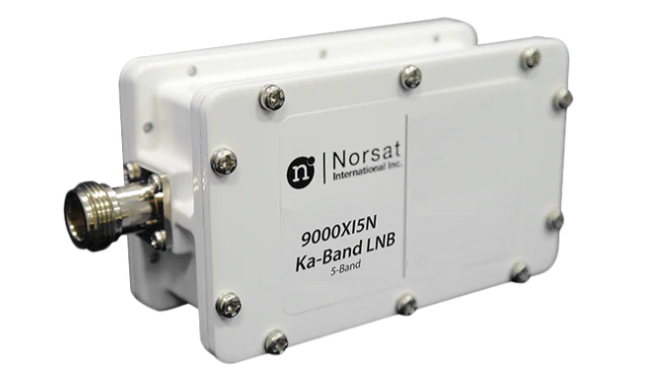

Norsat 9000XI5N 五波段 Ka 波段 Ext REF LNB

　　Norsat 9000XI5N Ka-Band LNB 是一款高性能的五頻段 Ka 波段低噪聲放大器，以下是其詳細介紹：

　　產品規格

　　頻段：Ka-Band。

　　外部參考頻率：10 MHz(正弦波)，-5到+5 dBm。

　　輸入頻率：

　　頻段1：17.20 - 18.20 GHz。

　　頻段2：18.20 - 19.20 GHz。

　　頻段3：19.20 - 20.20 GHz。

　　頻段4：20.20 - 21.20 GHz。

　　頻段5：21.20 - 22.20 GHz。

　　本振頻率：

　　頻段1：16.25 GHz。

　　頻段2：17.25 GHz。

　　頻段3：18.25 GHz。

　　頻段4：19.25 GHz。

　　頻段5：20.25 GHz。

　　噪聲系數：最大3.0 dB，典型值2.6 dB。

　　輸出頻率：各頻段均為950 - 1950 MHz。

　　轉換增益：55 - 65 dB。

　　增益平坦度：每個頻段最大4 dBp-p。

　　輸入VSWR：最大1.5:1。

　　輸出VSWR：最大2.2:1。

　　鏡像抑制：在16.25 GHz本振頻率時為40 dBc，在17.25 GHz本振頻率時為25 dBc，其他本振頻率時最小0 dBc。

　　增益波動：每個通道最大±1.5 dBp-p。

　　1 dB增益壓縮點：最小+10 dBm。

　　輸入端口泄漏：最大-60 dBm。

　　接口規格

　　RF輸入連接器：WR-42 波導。

　　IF連接器：N型。

　　帶隔離器：有。

　　電氣規格

　　電源要求：+12到+24V DC。

　　電流消耗：500 mA。

　　環境規格

　　IP等級：IP67。

　　工作溫度：-40°C到+60°C。

　　存儲溫度：-40到+80°C。

　　物理規格

　　尺寸：67 mm×39 mm×156 mm。

　　重量：0.55 kg。

　　應用場景

　　適用于軍事、新聞采集以及需要高度靈活頻率變化的遠程通信場景。

Norsat公司是通信解決方案的提供商，公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資，Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司，優勢代理銷售Norsat產品，歡迎咨詢。
