Glenair M83513/02-BN Micro-D連接器

發布時間：2025-11-11 10:27:34     瀏覽：284

　　M83513/02-BN 是由 Glenair 公司生產的一款高性能 Micro-D 連接器，屬于軍用規格 D-Sub 連接器系列。該產品符合 MIL-DTL-83513軍用標準，專為需要高可靠性和環境適應性的嚴苛應用場景設計。

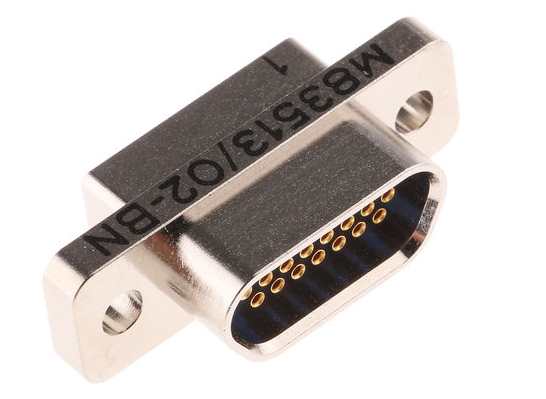

Glenair M83513/02-BN Micro-D連接器

　　規格參數

　　連接器類型：Micro-D 母頭插座 (Socket)

　　位數：15針 (15 Position)

　　排數：2排

　　端接方式;焊杯 (Solder Cup)

　　安裝角度：直式 (Straight)

　　外殼材料：鋁合金 (Aluminum Alloy)

　　外殼鍍層：化學鍍鎳 (Electroless Nickel)

　　觸點材料：磷青銅 (Phosphor Bronze)

　　觸點鍍層：鍍金 (Gold Over Nickel)

　　額定電流：3A (最大值)

　　工作溫度：-55°C 至 +150°C

　　插拔壽命：500次插拔循環

　　適用線規：26 AWG (實心或絞合線)

　　絕緣材料：LCP (液晶聚合物)

　　磁導率：2.0 μΩ (最大值)

　　產品尺寸：23.75 × 15.98 × 7.87 mm

　　選型：

M83513/01 &/02 Solder Cup Part Numbers
LayoutConfig.Electroless Nickel Plated Aluminum ShellCadmium Plated Alumin um ShellPassivated Stainless Steel Shell
9PPlugM83513/01-ANM83513/01-ACM83513/01-AP
9SReceptacleM83513/02-AHM83513/02-ACM83513/02-AP
15PPlugM83513/01-BNM83513/01-BHM83513/01-BP
15SReceptacleM83513/02-BNM83513/02-BHM83513/02-BP
21PPlugM83513/01-CNM83513/01-CCM83513/01-CP
21SReceptacleM83513/02-CNM83513/02-CCM83513/02-CP
25PPlugM83513/01-DNM83513/01-DCM83513/01-DP
25SReceptacleM83513/02-DNM83513/02-DCM83513/02-DP
31PPlugM83513/01-ENM83513/01-ECM83513/01-EP
31SReceptacleM83513/02-EHM83513/02-ECM83513/02-EP
37PPlugM83513/01-FNM83513/01-FCM83513/01-FP
37SReceptacleM83513/02-FNM83513/02-FCM83513/02-FP
51PPlugM83513/01-GNM83513/01-GCM83513/01-GP
51SReceptacleM83513/02-GNM83513/02-GCM83513/02-GP
100PPlugM83513/01-HNM83513/01-HCM83513/01-HP
100SReceptacleM83513/02-HNM83513/02-HCM83513/02-HP

Glenair連接器是全球知名的高端品牌，廣泛應用于航天航空、軍用、艦載、精密制造等場合。深圳市立維創展科技有限公司，授權代理銷售Glenair產品，并提供技術支持。歡迎咨詢。
