Focus 11075 W波段可編程調諧器75-110GHz 負載牽引/晶圓測試/毫米波

發布時間:2026-01-07 09:00:28     瀏覽:102

  Focus Microwaves Inc.推出的W波段可編程調諧器(型號11075)是一款高性能毫米波調諧設備,專為75–110 GHz(W波段)的精密測試而設計。它基于成熟的1816型號調諧器技術優化升級,顯著提升了調諧分辨率與穩定性,適用于負載牽引測量、噪聲參數提取及晶圓級測試等高精度應用場景。

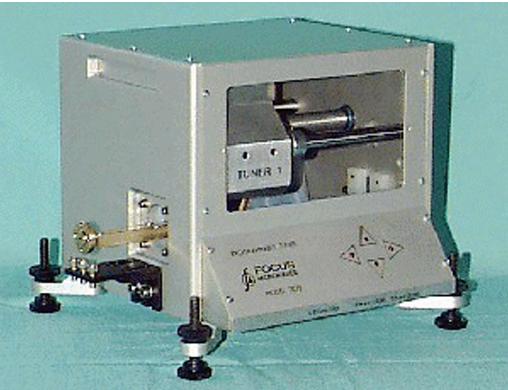

Focus 11075 W波段可編程調諧器75-110GHz

  技術參數

  頻率范圍:75–110 GHz

  最小VSWR:1.4:1(最大值)

  最大VSWR:10:1(典型值),19:1(部分頻段)

  插入損耗:1.6 dB(最大,VSWR.min時)

  RF重復性:≥40 dB

  校準兼容性:Wiltron 360 & HP 8510

  調諧分辨率:0.14°/步進(@94 GHz)

  可調點數:2,500,000(@94 GHz)

  機械精度:±1步進

  步進尺寸:垂直0.75 μm,水平1.27 μm

  RF連接器:WR-10波導

  尺寸:8.3 × 6 × 5 英寸

  重量:4.3 kg

  功率處理:50 W(CW)

  調諧方式:自動/手動/鼠標控制

  主要特點:

  使用Teflon穩定垂直軸,提高反射系數(Γ)的幅度和相位分辨率

  采用精密開槽鍍金WR-10波導,非接觸式鍍金探頭在波導槽內移動,實現高精度調諧(機械誤差<±1μm)

  兼容WinCCMT控制軟件(基于IBM-PC),可用于校準、噪聲和負載牽引測量

  “On-Wafer”選項:支持晶圓探針操作,側面配有連接器和探針支架

  適用場景

  毫米波測試(75–110 GHz)

  負載牽引測量(Load Pull)

  噪聲參數提取

  晶圓級測量(On-Wafer)

更多Focus Microwaves 相關產品信息可咨詢立維創展
