Semelab D2220UK射頻功率MOSFET

發布時間：2026-01-21 09:15:43     瀏覽：96

　　D2220UK 是由 Semelab(現為 TT Electronics) 生產的一款 射頻功率 MOSFET(金屬柵場效應晶體管)，主要用于高頻放大器和射頻(RF)應用。

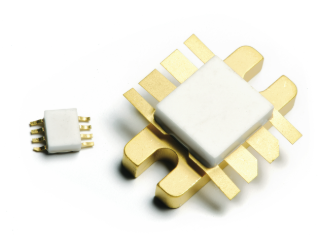

Semelab D2220UK射頻功率MOSFET

　　器件類型：N-溝道 MOSFET 射頻功率晶體管

　　最大漏源擊穿電壓 VDS ：40 V

　　最大柵源電壓 VGS ：±20 V

　　連續漏極電流 ID ：4 A

　　最大功率耗散：~17.5 W

　　典型輸出功率：~5 W (測試環境)

　　工作頻率范圍：1 MHz ~ 1 GHz(典型 RF)

　　增益(最小)：大約 10 dB

　　封裝形式：SO-8 表面貼裝

　　工作溫度：最多約 +150 °C(結溫)

　　RoHS 兼容：是，符合無鉛環保標準

　　應用場景

　　射頻放大器(RF PA)

　　通信基站前端增益網絡

　　高頻信號放大與匹配電路

　　無線電發射和接收系統

　　寬帶放大模塊設計

Semelab公司是一家專注于高可靠性半導體器件的制造商，提供功率半導體、RF MOSFET等產品，深圳市立維創展科技有限公司優勢提供Semelab產品線，歡迎咨詢了解。
