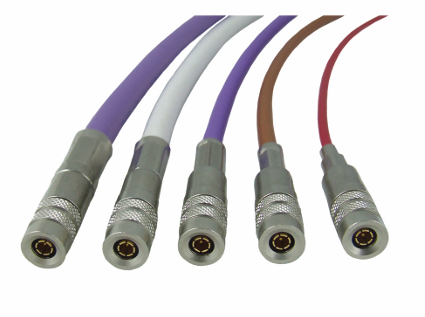

Winchester 0345-E00-C9001N 75Ω DIN 1.0/2.3連接器
發布時間:2026-01-27 09:06:38 瀏覽:49
0345 Series是Winchester Interconnect旗下 KINGS? 品牌推出的 75 Ω DIN 1.0/2.3 同軸電纜插頭,專為廣播級高清視頻(HD/3G-SDI)設計,適配 Belden 1694A、Gepco VSD2001 等 6 GHz 單芯線纜。

電氣性能:
阻抗:75Ω 。
頻率范圍:DC 至 6 GHz 。
回波損耗 (Return Loss):1 GHz 時 < 32 dB,3 GHz 時 < 23 dB,6 GHz 時 < 15 dB 。
材質與工藝:
外殼:黃銅材質,表面采用銅底鍍鎳處理 。
接觸件:鈹銅材質,表面采用鎳底鍍金處理 。
絕緣體:Teflon?(特氟龍) 。
產品型號與兼容電纜
| KINGS? Part Number | Description | Cable Size | Crimp Die (KTH-1000) | Hex Size | Packaging |
| 0345-E00-C7101N | 75 OHM 1.0/2.3 Plug | Belden 1505A | KTH-2261 | .042 / .255 | Single Pack |
| 0345-E00-C7101NU | 75 OHM 1.0/2.3 Plug | Belden 1505A | KTH-2261 | .042 / .255 | Bulk Pack |
| 0345-E00-C7201N | 75 OHM 1.0/2.3 Plug | Belden 1855A Mono Crimp | KTH-2025 | 0.178 | Single Pack |
| 0345-E00-C7201NU | 75 OHM 1.0/2.3 Plug | Belden 1855A Mono Crimp | KTH-2025 | 0.178 | Bulk Pack |
| 0345-E00-C7202N | 75 OHM 1.0/2.3 Plug | Belden 1855A / Gepco VDM230 | KTH-2025 | .042 / .178 | Single Pack |
| 0345-E00-C7202NU | 75 OHM 1.0/2.3 Plug | Belden 1855A / Gepco VDM230 | KTH-2025 | .042 / .178 | Bulk Pack |
| 0345-E00-C7701N | 75 OHM 1.0/2.3 Plug | Belden 179DT / RG179 | KTH-2021 | .042 / .128 | Single Pack |
| 0345-E00-C7701NU | 75 OHM 1.0/2.3 Plug | Belden 179DT / RG179 | KTH-2021 | .042 / .128 | Bulk Pack |
| 0345-E00-C9001N | 75 OHM 1.0/2.3 Plug | Belden 1694 / Gepco VSD2001 | KTH-2325 | .046 / .278 | Single Pack |
| 0345-E00-C9001NU | 75 OHM 1.0/2.3 Plug | Belden 1694 / Gepco VSD2001 | KTH-2325 | .046 / .278 | Bulk Pack |
| 0345-E00-V3601N | 75 OHM 1.0/2.3 Plug | Belden 1855 ENH / Argosy Image 360 | KTH-2113 | .042 / .213 | Single Pack |
| 0345-E00-V3601NU | 75 OHM 1.0/2.3 Plug | Belden 1855 ENH / Argosy Image 360 | KTH-2113 | .042 / .213 | Bulk Pack |
| 0345-E00-C7204N | 75 OHM 1.0/2.3 Plug (Non-Locking) | Belden 1855A Cable | KTH-2025 | .042 / .178 | Single pack |
Winchester是一家高可靠性連接器制造廠商,具備AS9100和AS7003航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。深圳市立維創展科技有限公司,授權代理Winchester連接器產品,歡迎咨詢。
